Système de nivellement automatique par ultrasons SMC-8448 CANbus Communication

Name: Système de nivellement automatique par ultrasons SMC-8448 CANbus Communication
Brand: Jiangsu Siming Engineering Machinery Co., Ltd.
SKU: Le numéro de série est le numéro de série.
Availability: InStock

Détails du produit

Lieu d'origine: Jiangsu, Chine

Nom de marque: SIMING

Certification: ISO9001/CE

Numéro de modèle: Le numéro de série est le numéro de série.

Conditions de paiement et d'expédition

Quantité de commande min: 1 PSC

Détails d'emballage: emballage en bois

Délai de livraison: 1 à 3 jours

Capacité d'approvisionnement: 10 pièces par mois

Obtenez le meilleur prix

Détails du produit

Description du produit

Mettre en évidence:
                                                                                                                                                                                                                                                Système de nivellement automatique par ultrasons, Système de nivellement automatique SMC-8448, Système de nivellement automatique CANbus


Tension de travail::	10V à 30V (DC)	Type de communication::	CANbus
Courant de sortie du contrôleur::	5A (avec fonction de protection contre les surtensions)	Fluctuation de tension admissible::	+/-10%
Mode sortie ::	sortie du commutateur: PNP/NPN, courant maximal 3A	Résultats proportionnels::	PNP, courant maximum de 2,5 A

Tension de travail::	10V à 30V (DC)
Type de communication::	CANbus
Courant de sortie du contrôleur::	5A (avec fonction de protection contre les surtensions)
Fluctuation de tension admissible::	+/-10%
Mode sortie ::	sortie du commutateur: PNP/NPN, courant maximal 3A
Résultats proportionnels::	PNP, courant maximum de 2,5 A

Système de nivellement automatique par ultrasons SMC-8448 CANbus Communication

Système de nivellement automatique à ultrasons SMC-8448 Communication CANbus

Aperçu du produit

Le système de poutre d'équilibrage à ultrasons SMC-8448 est un système de nivellement automatique avancé basé sur la technologie de micro-traitement avec communication CAN-bus. Conçu pour les environnements de construction difficiles avec de fortes interférences électromagnétiques, des températures élevées, l'humidité et la poussière, ce système offre un contrôle stable, flexible et efficace pour les équipements de pavage.

Fonctionnalités du système

Interface avec tolérance aux pannes et protection contre les surcharges pour éviter les dommages causés par les erreurs ou les courts-circuits
Capacité de mise à niveau logicielle du système illimitée
Indication de l'état de fonctionnement et fonction d'autodiagnostic pour un dépannage facile
Verrouillage automatique des vérins en cas de défaillance du système

Avantages structurels

Support pliable pour un rangement compact
Réglage facile de la position par rapport au finisseur
Tube carré en alliage d'aluminium haute résistance à grande échelle pour une rigidité et une légèreté optimales
Conception unique d'amortisseur

Spécifications du contrôleur

Grand écran LCD couleur avec interface d'icônes intuitive
Conception de boutons tactiles pour une utilisation rapide en extérieur
Contrôle numérique avec protocole CAN-bus pour la compatibilité réseau
Affichage des données en temps réel avec interface chinoise/graphique
Fonction d'autodiagnostic complète avec affichage clair des défauts
Interchangeable avec les produits de marques importées pour divers équipements

Principe de fonctionnement

Le système mesure les surfaces routières en plusieurs points à l'aide de capteurs, transmet les données via CAN-bus au contrôleur, qui traite les mesures (y compris la compensation de la température ambiante) pour déterminer les valeurs de déviation. Le contrôleur émet ensuite des signaux électriques pour contrôler les vérins de nivellement, réalisant ainsi un contrôle de pavage automatique.

Paramètres techniques

Tension de fonctionnement : 10V~30V(CC)

Type de communication : CANbus

Courant de sortie du contrôleur : 5A (avec protection contre les surintensités)

Modes de sortie : Commutateur (PNP/NPN, 3A max) / Proportionnel (PNP, 2,5A max)

Protocole d'interface CAN : ISO 11898-24V, 125 kBit/sec

Plage ultrasonore : 20cm~100cm (résolution de 0,2mm)

Température de fonctionnement : -20℃~+85℃

Classe de protection : IP67

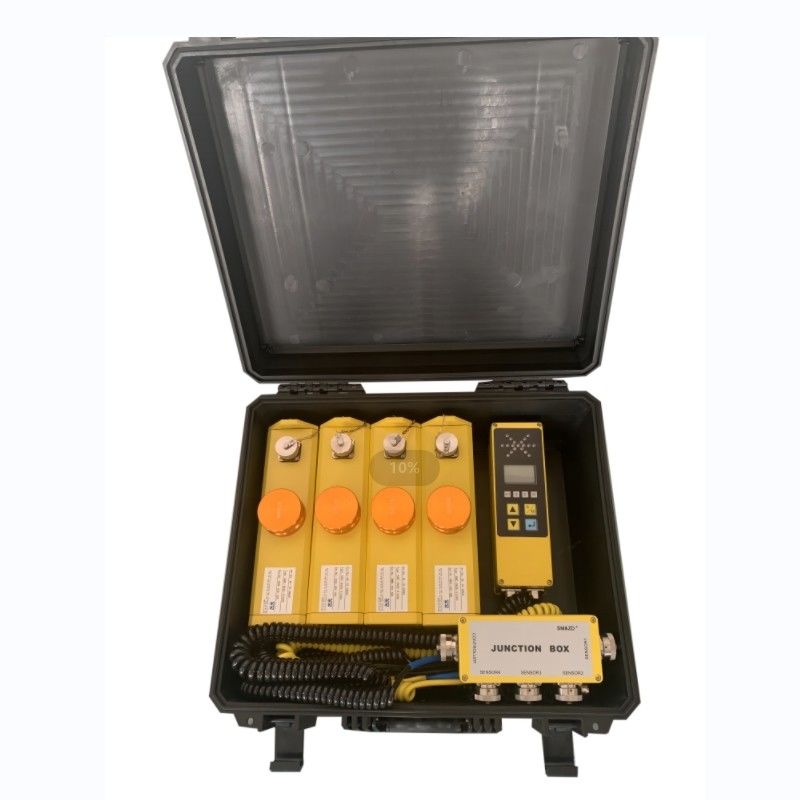

Configuration du produit

N°	Composant	Unité	Quantité	Remarques
1	Contrôleur de démarrage	Seulement	2
2	Capteur de démarrage	Seulement	8
3	Boîte de jonction	Seulement	2
4	Câble d'alimentation	Racine	2	Fil en spirale noir de 2 m
5	Fil de boîte de jonction	Racine	2	Hélice jaune de 2 m
6	Ligne de capteur	Racine	8	Fil en spirale noir 2 mètres 6, 1,3 mètres 2
7	Poignée	Seulement	8
8	Plaque de montage du contrôleur principal	Individuel	2
9	Carte d'activité de la boîte de jonction	Individuel	2
10	Carte de positionnement de la tige de suspension longue	Seulement	8	Vis M10*150, 8 pièces (y compris les écrous à rondelle élastique plate)
11	Bague de positionnement	Seulement	8	Contient 6 vis M10*150
12	Carte de montage de capteur en forme de U	Ensemble	8	Avec écrou papillon
13	Dispositif de poutre de carte	Seulement	4	Vis et écrous M10*90, 4 pièces (y compris les coussinets élastiques plats)
14	Tige de suspension	Racine	8	Contient 8 cartes en forme de U
15	Poutre en alliage d'aluminium/poutre en acier inoxydable	Sac	4	Vis M1035, 16 pièces (y compris les rondelles élastiques); vis M1050, 8 pièces (y compris les rondelles élastiques plates)
16	Support intérieur en acier inoxydable	Sac	2	Vis M10*40, 8 pièces (y compris les écrous)
17	Support extérieur en acier inoxydable	Sac	2	Vis M10*40, 8 pièces (y compris les écrous)
18	Pièces standard	Sac	1
19	Attache de câble	Racine	20
20	Attelle active			Configurer selon les besoins du client
21	Plaque de soudure			Configurer selon les besoins du client
22	Outil	Ensemble	1	Y compris un cutter, des clés (17-19 solides, 16-18 solides, 16-18 torx, 17-19 torx), une clé réglable de 12 pouces
23	Matériel	Partager	1	Y compris le manuel d'instructions, les étiquettes, le certificat d'identification, la liste d'expédition, le formulaire d'enquête d'opinion des utilisateurs

Applications de construction
