Détails du produit
Lieu d'origine: Jiangsu, Chine
Nom de marque: SIMING
Certification: ISO 9001
Numéro de modèle: Pour l'utilisation de l'appareil:
Conditions de paiement et d'expédition
Quantité de commande min: 1 PSC
Détails d'emballage: emballage en bois
Délai de livraison: 1 à 3 jours
Capacité d'approvisionnement: 10 pièces par mois
Résolution:: |
0.2 mm |
Fréquence de sortie :: |
3 Hz |
Type de sortie du contrôleur:: |
NPN, PNP |
Courant de sortie du contrôleur:: |
5A |
tension locale :: |
10 V à 30 V |
Type de communication:: |
CANbus |
Résolution:: |
0.2 mm |
Fréquence de sortie :: |
3 Hz |
Type de sortie du contrôleur:: |
NPN, PNP |
Courant de sortie du contrôleur:: |
5A |
tension locale :: |
10 V à 30 V |
Type de communication:: |
CANbus |
L'éclairage de l'éclairage de l'éclairage de l'éclairage de l'éclairage de l'éclairage de l'éclairage de l'éclairage de l'écran
Définition
Le SMC-8018 produit par Jiangsu Siming est un système de contrôle de machine de construction à usage général.et la section arrière utilise un capteur de chaussure à 6 sondes. Le capteur de chaussure peut être utilisé pour la détection de hauteur, et son fonctionnement est simple et fiable.Son système d'exploitation est basé sur une technologie de micro-traitement avancée et adopte la technologie CANIl convient à toutes sortes de produits importés et nationaux.
Conditions d'utilisation:
Le SMC-8018 produit par Jiangsu Siming est un système de contrôle de machine de construction à usage général.et la section arrière utilise un capteur de chaussure à 6 sondes. Le capteur de chaussure peut être utilisé pour la détection de hauteur, et son fonctionnement est simple et fiable.Son système d'exploitation est basé sur une technologie de micro-traitement avancée et adopte la technologie CANIl convient à toutes sortes de pavés importés et de marque nationale et est utilisé pour le contrôle automatique du nivellement dans la construction de pavés de support.
Fonctions et caractéristiques:
1- Produits améliorés basés sur 8008;
2Le contrôleur est relié à 3 capteurs à sonde unique et à un capteur de type démarrage. Il possède les caractéristiques de conception simple 8008, de fonctionnement pratique et flexible et de prix abordable.Le capteur de type chaussure améliore la précision de mesure et la capacité anti-interférence.
Contrôleur chinois:
Il adopte le mode de contrôle numérique et forme un réseau de contrôle avec des capteurs via le protocole de bus CAN, qui a une forte évolutivité.
Le système dispose d'une fonction d'auto-diagnostic, et les défauts du système sont clairs en un coup d'œil sur l'écran.
Sélectionner différents modes de commande en fonction des conditions de travail, de sorte que le système puisse s'adapter aux conditions de travail pour obtenir l'effet de commande optimal,et la longueur équivalente du faisceau peut être réglée.
Données en temps réel sur l'écran LCD, toutes les interfaces de fonctionnement sont en chinois ou en graphique, ce qui facilite la maîtrise et la commodité d'utilisation.
Caractéristiques du capteur ultrasonique:
Des sondes de haute puissance de haute qualité sont utilisées.
Utiliser le système de bus CAN pour échanger des données avec le contrôleur.
Forme et structure uniques pour une maintenance et une réparation faciles
La tige de compensation du capteur et la compensation de température réglée en interne peuvent fonctionner indépendamment ou simultanément.
Tous les capteurs sont interchangeables.
Le capteur de chaussure est composé de 6 sondes ultrasoniques, dont 5 sondes indépendantes fonctionnent simultanément.Seules 3 données proches de la valeur réelle de détection seront utilisées pour obtenir la valeur moyenne.
Le capteur de chaussure peut remplacer le trottoir d'inclinomètre, le fil d'acier ou le fil de coton, pas d'usure mécanique, pas de matériau collant.
Paramètres techniques:
Voltage de fonctionnement: 10V à 30V
Type de communication: CANbus
Courant de sortie du contrôleur: 5A
Type de sortie du contrôleur: NPN, PNP
Fréquence de sortie: 3 Hz
Plage de détection par ultrasons: 25 cm à 100 cm
Résolution: 0,2 mm
Fréquence de la sonde à ultrasons: 200KHZ
Température de fonctionnement: -20 à 85°C

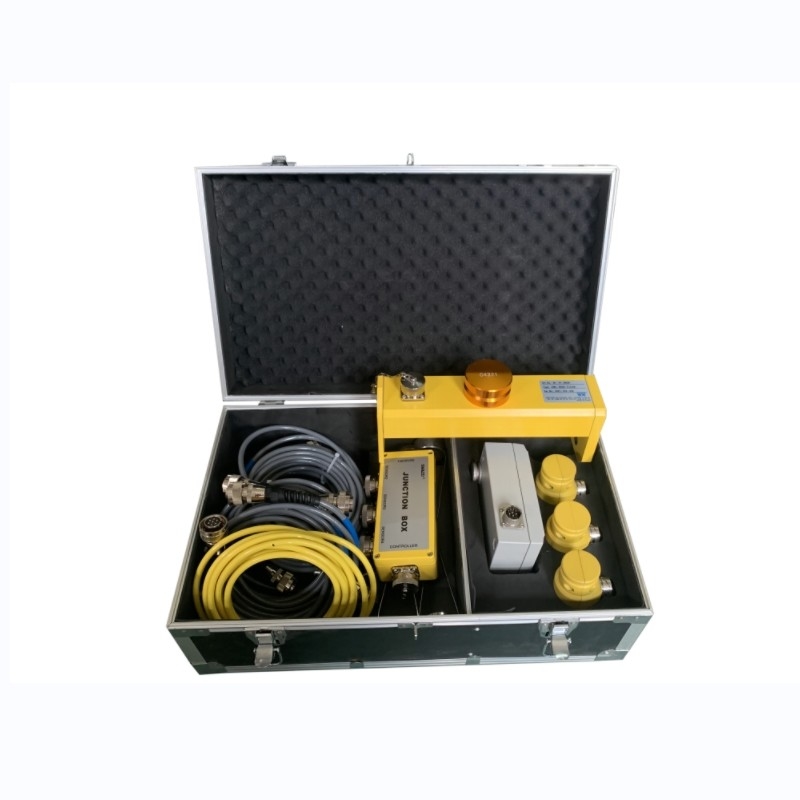

Configuration du produit:
| Numéro de série | Nom | unité | quantité | Nom de l'entreprise |
| 1 | 8008 contrôleur principal | Seulement | 2 | |
| 2 | Capteur 8008 | Seulement | 6 | |
| 3 | 8428 capteur | Seulement | 2 | |
| 4 | Boîte de jonction 8008 | Seulement | 2 | |
| 5 | 8008 Barre de compensation de température du capteur | individuel | 6 | |
| 6 | 8008 câble d'alimentation | racine | 2 | fil en spirale de 2 m noir |
| 7 | Fil de boîte de jonction 8008 | racine | 2 | 2m hélice jaune |
| 8 | ligne de capteur 8008 | racine | 8 | Fil en spirale noire 2 mètres 4, 1,3 mètres 2 |
| 9 | le manche | Seulement | 8 | |
| 10 | Plaque de montage du contrôleur principal | individuel | 2 | vis M10 × 150, 2 pièces (y compris les écrous plats de la machine à laver à ressort) M4×6 hexagone intérieur, 8 pièces M4 × 15 hexagone intérieur, 4 pièces |
| 11 | Carte d'activité de la boîte de jonction | individuel | 2 | vis M10 × 150, 2 pièces (y compris les écrous plats de la machine à laver à ressort) M4×6 hexagone intérieur, 8 pièces |
| 12 | carte d'activité de la tige suspendue | Seulement | 8 | vis M10 × 150, 8 pièces (y compris les écrous plats de la machine à laver à ressort) |
| 13 | Anneau de localisation | Seulement | 12 | Contient 16 pièces de vis M10×25 |
| 14 | Carte de montage de capteur en U | ensemble | 6 | Noix de l'aile en acier inoxydable M8, 16 pièces, Noix anti-dérapant M8, 16 pièces |
| 15 | Dispositif de faisceau de carte | Seulement | 4 | Écrous et écrous M10 × 90, 4 pièces (y compris les plaquettes élastiques) |
| 16 | une tige suspendue | racine | 8 | |
| 17 | Faisceau en alliage d'aluminium/faisceau en acier inoxydable | Le sac | 4 | vis M10 × 35, 16 pièces (y compris les serpentins à ressorts); Écroues M10 × 50, 8 pièces (y compris les écouteurs à ressort plat) |
| 18 | Support intérieur en acier inoxydable | Le sac | 2 | Écroues M10×40, 8 pièces (notes comprises) |
| 19 | Support extérieur en acier inoxydable | Le sac | 2 | Écroues M10×40, 16 pièces (notes comprises) |
| 20 | Pipe ronde de raccordement à support | racine | 4 | |
| 21 | coincé | Seulement | 8 | vis M12×75, 16 pièces (y compris les plaquettes élastiques) |
| 22 | Pièces standard | Le sac | 1 | |
| 23 | attache de câble | racine | 20 | |
| 24 | attelle active | Configurer selon les besoins du client | ||
| 25 | plaque de soudage | Configurer selon les besoins du client | ||
| 26 | outil | ensemble | 1 | Comprenant le couteau, la clé géante solide 17-19, la clé géante solide 16-18, la clé géante à torsion 16-18, la clé géante à torsion 17-19, la clé géante réglable de 12 pouces |
| 27 | le matériel | partage | 1 | Comprend 1 manuel d'utilisation, 2 étiquettes, 1 certificat d'identification, 1 liste d'expédition et 1 formulaire d'enquête d'opinion des utilisateurs |
Cas de construction:
