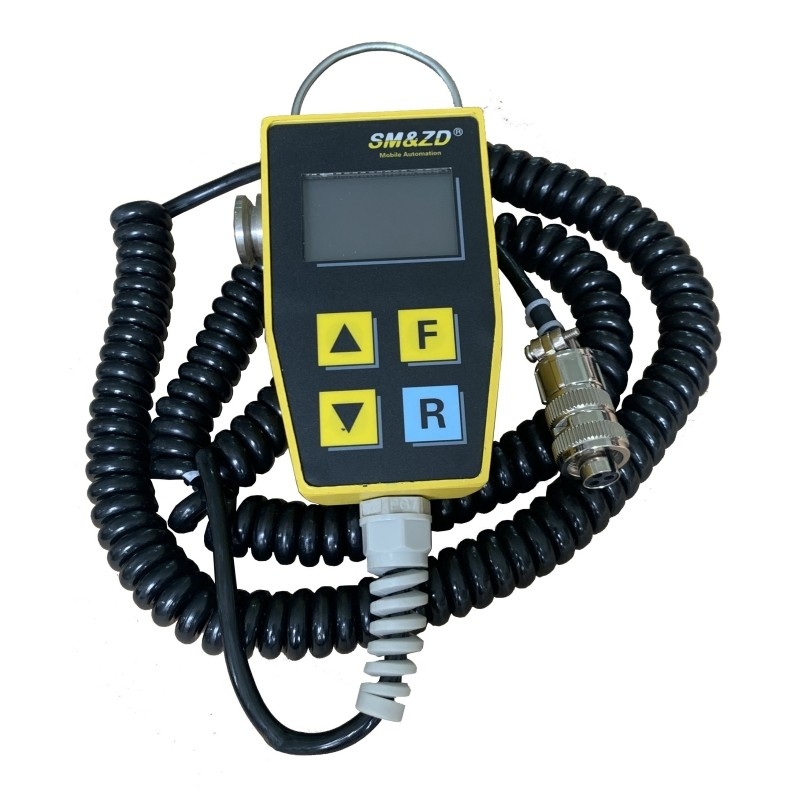

Détecteur de hauteur par ultrasons de déplacement angulaire

Capteurs de hauteur de déplacement angulaire pour les pièces de pavés à forme de glissement stable

Description du produit

L'instrument de nivellement automatique de commande SMC-999 est couramment utilisé dans divers pavés importés et nationaux tels que ABG, BOMAG et DYNAPAC;

La pente longitudinale SMC-999 adopte le module d'induction électromagnétique et le dispositif Hall importé, le produit a des performances stables et une haute précision,et sa durée de vie est de 2 à 3 fois celle de la pente longitudinale du module potentiomètre.

Caractéristiques du produit:
1Améliorer la douceur: il peut fournir une assurance fiable de la douceur de la surface de la route, ce qui rend la surface de la route pavée plus lisse.

2- réglage automatique: la hauteur verticale du point de traction du bras de traction du pavé peut être réglée automatiquement à tout moment en fonction de l'inégalité de la couche de base,en modifiant ainsi l'épaisseur du pavé.

3Réaction et contrôle en temps réel: Détection en temps réel des informations sur la hauteur de la route et retour au système de contrôle pour ajuster l'état de fonctionnement du pavé en temps opportun.

4Bonne stabilité: les capteurs de hauteur de déplacement angulaire présentent les caractéristiques d'une bonne linéarité, d'une large plage de température de travail et d'une longue durée de vie,assurer un fonctionnement stable dans diverses conditions de travail.

5. Réduire le phénomène de ségrégation: l'alimentation proportionnelle et uniforme automatique peut être réalisée grâce au contrôle du niveau ultrasonique, ce qui peut réduire le phénomène de ségrégation du matériau.

6- Adaptation aux différentes conditions de travail: les réglages et réglages peuvent être effectués en fonction de différentes largeurs de pavés, pistes routières et autres conditions.

7Une grande facilité d'utilisation: grâce à une conception humanisée, le confort et la facilité de conduite ont été améliorés.

Paramètres techniques

1Mode de fonctionnement: chaque contrôleur est une commande à double canal, contrôlant une valve à deux voies hydraulique avec deux bobines à magnésium

2Voltage de fonctionnement: 11V ~ 30V DC

3. Plage de réglage de la sensibilité à la pente longitudinale: 1,5 mm ~ 4,5 mm

4- Plage de réglage de la sensibilité à la pente: 0,05% ~ 0,20%

5Consommation de courant: ──pas de charge Ip < 0,15A, courant admissible de chaque canal de commande: Io < 2,5A

6. Caractéristiques de sortie: la sortie a une fonction de protection contre la surcharge, la charge peut être court-circuité en continu et le courant de protection est d'environ 5A

7Le système adopte le mode de contrôle de l'impulsion: le rapport de charge de l'impulsion est de 0-100%, et lorsque le rapport de charge est de 50%, la durée de l'impulsion est d'environ 120 ms

Configuration du produit:

Précautions d' utilisation
1- Installation et étalonnage appropriés
La position d'installation doit être précise pour que le capteur puisse détecter avec précision les conditions routières.Une étalonnage rigoureuse doit être effectuée avant la construction pour assurer la précision des mesures..

2. Choisir l' indice de référence approprié
Sélectionnez les lignes de référence ou les surfaces appropriées en fonction des exigences de construction et des conditions du site.
Par exemple, les câbles en acier peuvent être choisis comme repères dans les sections droites, tandis que les poutres en alliage d'aluminium peuvent devoir être utilisées comme repères dans les courbes.

3- Maintenance et inspection régulières
Nettoyer en temps opportun les débris et la saleté sur le capteur pour assurer son fonctionnement normal. Vérifiez si les lignes de connexion sont lâches pour éviter les pannes de transmission du signal.
